Среднегрузовой стеллаж металлический для склада

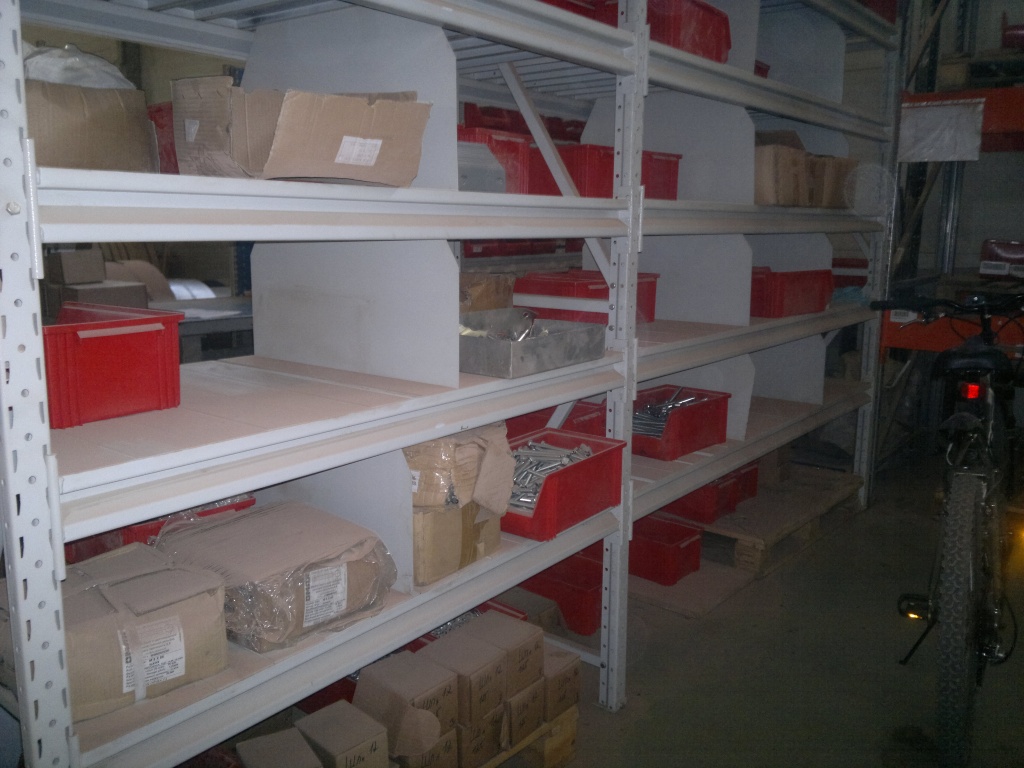

Универсальные металлические среднегрузовые стеллажи предназначены для установки внутри помещений для хранения грузов с ручной обработкой в складах, магазинах, автосервисах и промышленных предприятиях.

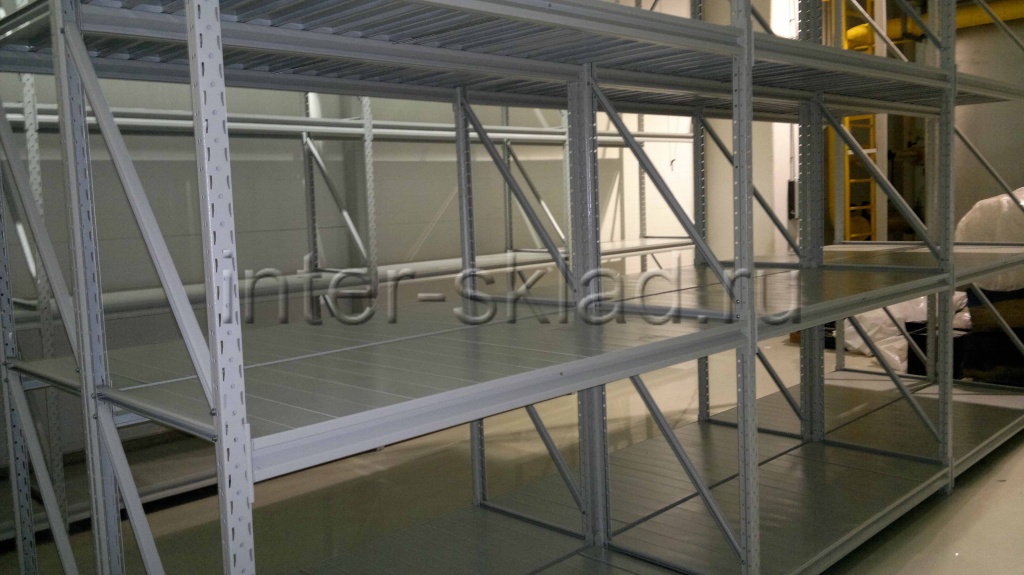

Конструкция зацепных среднегрузовых стеллажей

• вертикальные разборные рамы (собираются из холоднокатаных сложноформованных профилей толщиной 2,0 мм, соединенных горизонтальными и диагональными связями из профилей сечением 25х25 мм и толщиной метала 1.5 мм, посредством болтовых соединений);
• горизонтальные балки (холоднокатаные ригеля из рулонного металла с бортиком, для укладки полок);
• металлический настил (выполнен из листового металла, в зависимости от необходимой нагрузки может комплектоваться рёбрами жёсткости).

Стеллажи проектируются и производятся под нагрузки и размеры заказчика:

• высота до 4500 мм;
• ширина рамы (глубина стеллажа) до 1200 мм;
• длина балок до 2700 мм, балки выпускаются под нагрузку заказчика.

Допустимая распределенная нагрузка на одну секцию до 1600 кг.

Покрытие порошковое полимерное, цвет светло-серый (RAL 7035). Полки могут быть оцинкованными.

Есть возможность менять положение балок стеллажа по высоте с шагом 50 мм используя перфорацию на стойках рам. Балки крепятся к стойкам по два болта с каждой стороны посредством болтового соединения М8. Полки укладываются на балки без крепления, где специальный бортик препятствует поперечному перемещению полок. Для большей устойчивости рама закрепляется к полу, для этого на нижнем торце стоек рамы имеются пластины-подпятники со специальными отверстиями.

Монтаж среднегрузовых стеллажей в одну линию предполагает крепление балок последующих секций к рамам предыдущих секций, что экономит количество рам на одну конструкцию. Имеется возможность нарастить рамы в высоту с помощью переходников (2 шт. на раму).

Для снижения расходов при хранении и транспортировке, существует рама для разборной конструкции которая состоит из 2 вертикальных стоек и 2 (для рам 1500), 3 (для рам 2000 и 2500) и 4 (для рам 3000) горизонтальных связей. Глубина разборной рамы определяется длиной связи стеллажа. Сборка осуществляется посредством болтового соединения М8.

Допустимая распределенная нагрузка на секцию стеллажа с разборными рамами до 1600 кг.

В любое время вы можете позвонить, заказать и купить стеллаж нужного вам размера и комплектации, мы всегда рады помочь нашим клиентам!

Документация

Схема сборки среднегрузового стеллажа на зацепах (.pdf)
